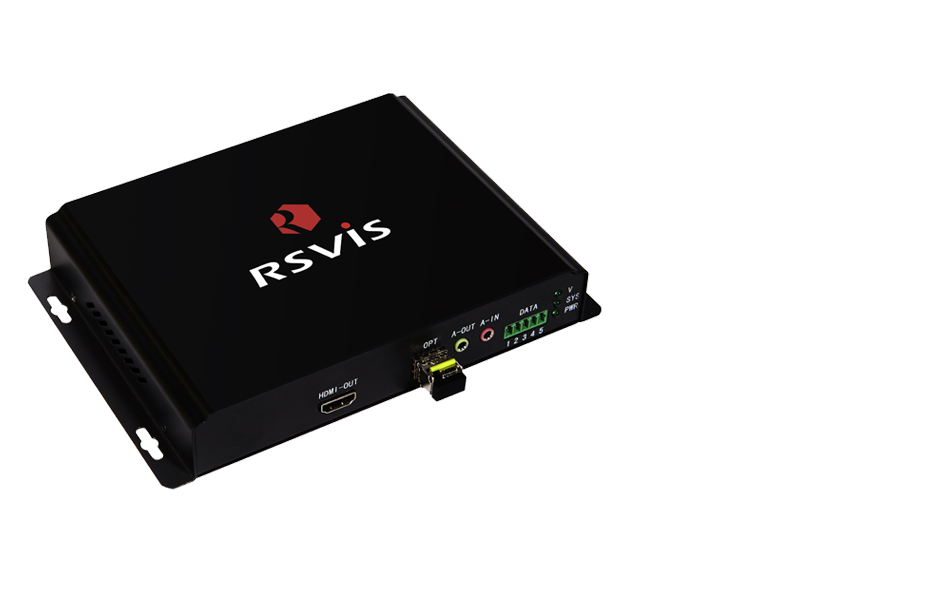

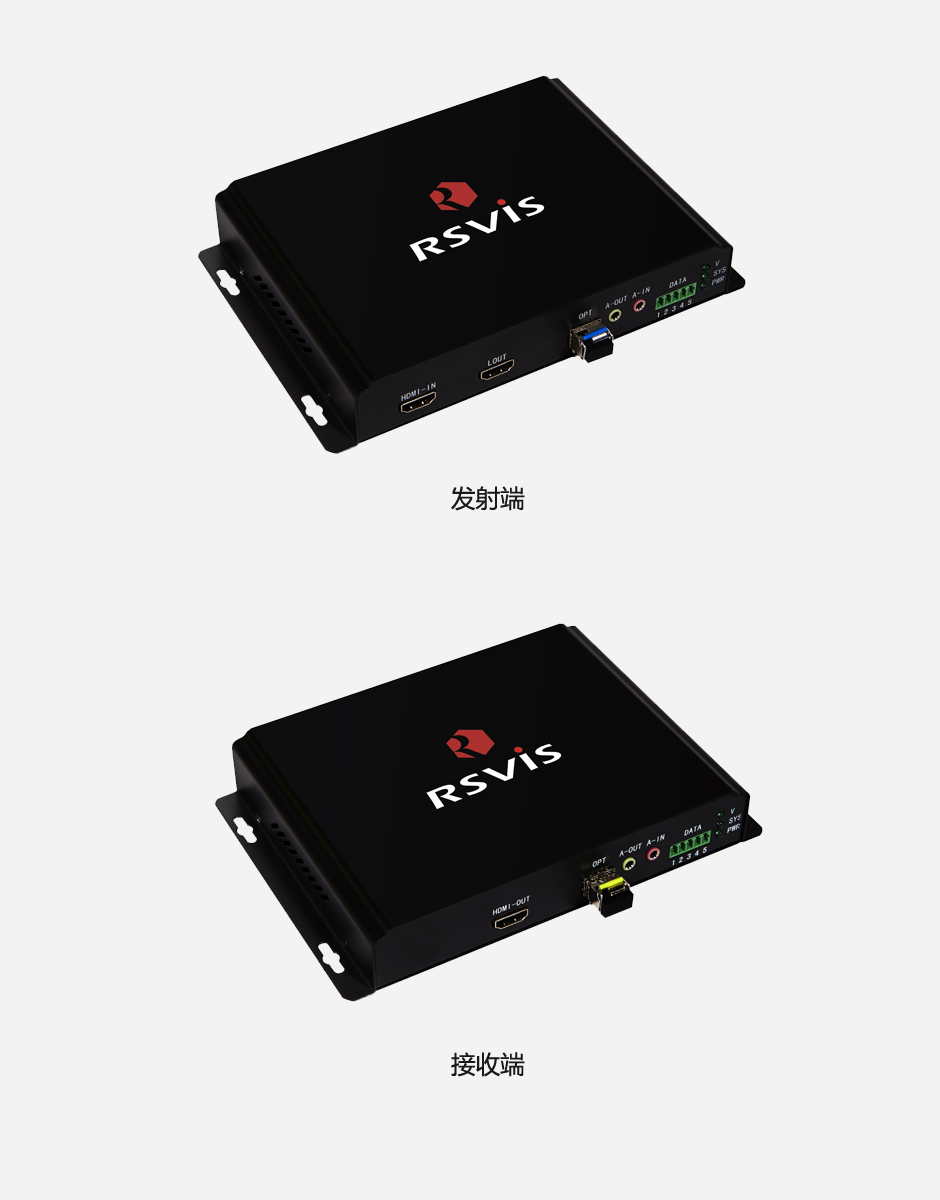

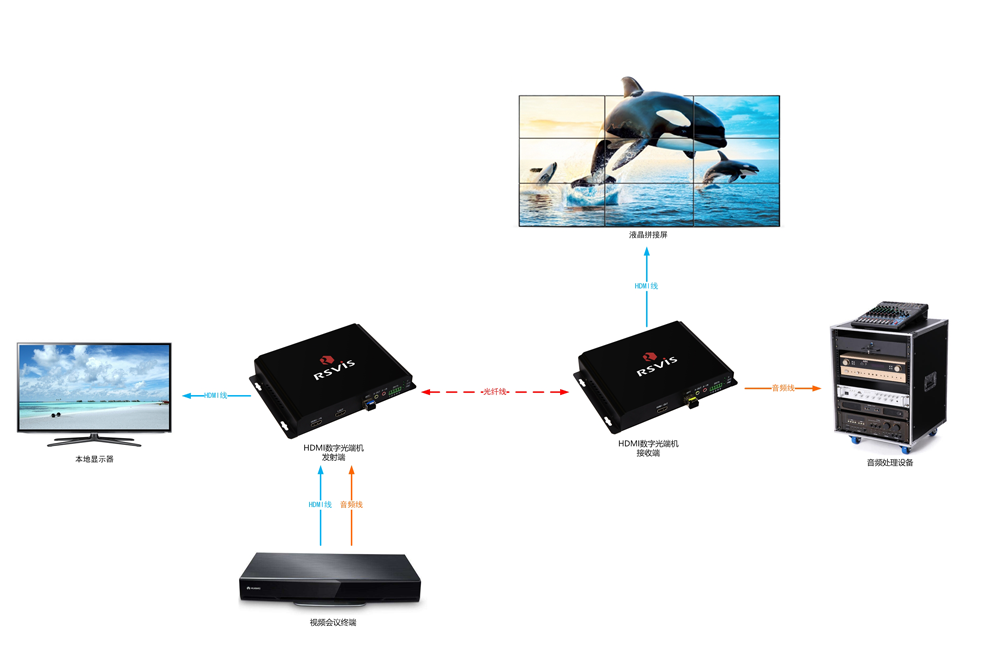

HDMI非壓縮光端機是由HDMI發送器(HDMI-T)和HDMI接收器(HDMI-R)組成, 通過一芯單模光纖傳輸多路HDMI、Audio。 在多媒體應用系統中,往往需要把HDMI數字視頻信號、音頻信號、控制信號進行遠距離、無失真的并行傳輸。使用HDMI光端機進行傳輸,完全解決了此類問題,傳輸距離1-80公里。同時,具有鼠標、鍵盤接口,光端機傳輸具有衰減小、頻帶寬、抗干擾性能強、安全性能高、體積小、重量輕等優點,所以在長距離傳輸和特殊環境等方面具有無法比擬優勢。非壓縮HDMI光端機已經廣泛應用在各大型多媒體高清顯示、信息發布和新聞中心、交通誘導和信息顯示系統、戶外大屏顯示系統、大型舞臺展示和娛樂中心、電視直播、多媒體會議、軍事指揮和演習等多個領域。
HDMI數字光端機采用全數字、無壓縮、高清傳輸方式,圖像清晰穩定。
HDMI數字光端機除了HDMI接口外,還支持Audio音頻,RS232數據,USB數據等外部接口。
HDMI數字光端機支持最高1080p(1920*1080@60Hz)分辨率的信號傳輸。

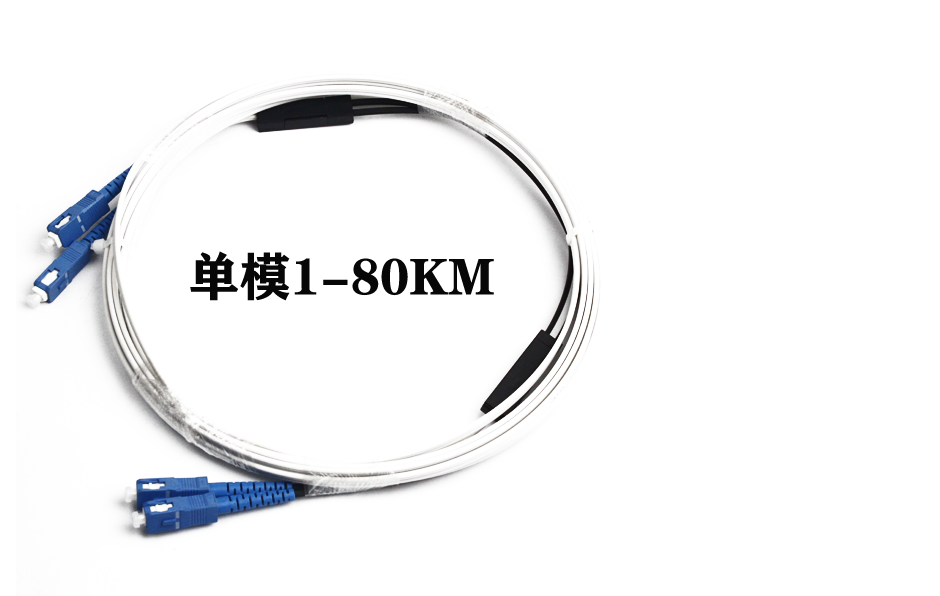

HDMI數字光端機支持單模0~80KM、多模0~300M的超長距離傳輸。

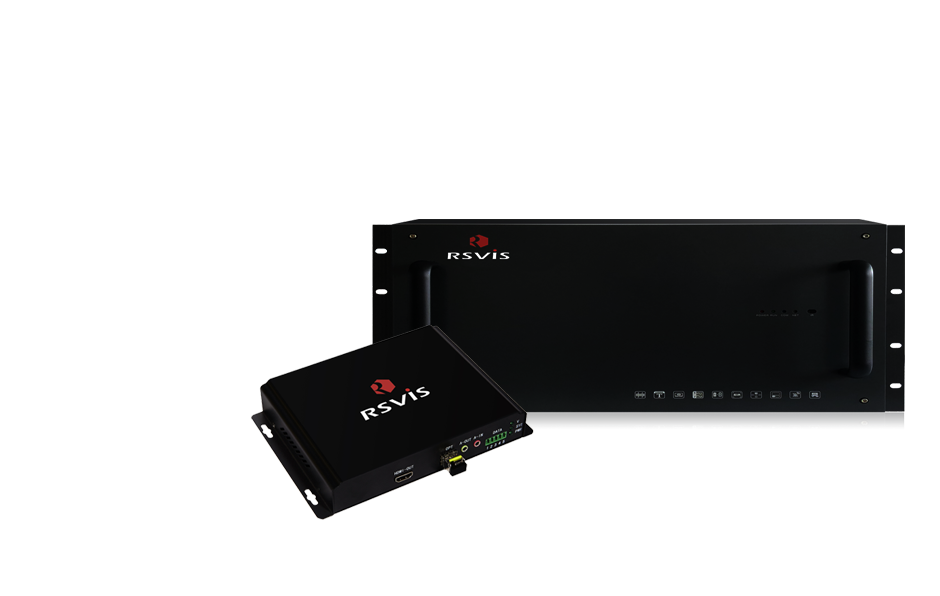

HDMI數字光端機支持1-16路HDMI信號傳輸,可提供獨立式、1U機架式和4U機架式安裝規格。
產品型號 | RS-FT01HD | RS-FT02HD | RS-FT04HD | RS-FT08HD | RS-FT16HD | ||
---|---|---|---|---|---|---|---|
輸入通道 | 最大1路 | 最大2路 | 最大4路 | 最大8路 | 最大16路 | ||
輸出通道 | 最大1路 | 最大2路 | 最大4路 | 最大8路 | 最大16路 | ||
機箱尺寸 | 桌面式 | 1U機架式 | 1U機架式 | 1U機架式 | 4U機架式 | ||
接口標準 | HDMI1.4 | ||||||
視頻接口 | HDMI-A | ||||||
輸入帶寬 | 4.5G | ||||||
輸入輸出電平 | 800mV P-P | ||||||
輸入阻抗 | 75Ω | ||||||
返回損耗 | <-40dB@5MHz | ||||||
傳輸類型 | 單模單纖(多模可選) | ||||||
傳輸距離 | 0~20Km/40Km/60Km/80Km | ||||||
工作波長 | 310nm-1620nm | ||||||
輸出光功率 | -5~-10dBm | ||||||
接收靈敏度 | -26dBm (-30dBm for 60km) | ||||||
音頻接口 | 3.5mm | ||||||
音頻類型 | 雙向立體聲音頻 | ||||||
數字采樣 | 96K | ||||||
信噪比(SNR) | >75dB | ||||||
音頻阻抗 | 600Ω 非平衡 | ||||||
數據接口 | 工業標準接線端子 | ||||||
數據類型 | RS485/RS232 | ||||||
數據速率 | 0-400Kbps | ||||||
數據誤碼率 | <10-9 | ||||||
平均無故障工作時間 | >10萬小時 | ||||||
產品規格 | 獨立式:220L×130W×33H(mm);1U機架式:485L×255W×46H(mm);4U機架式:485L×280W×195H(mm) |
