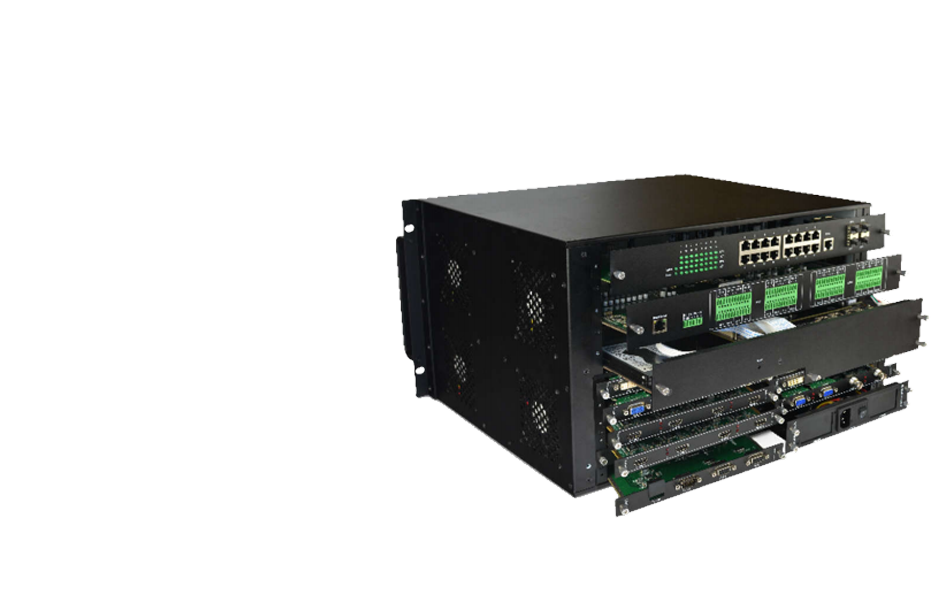

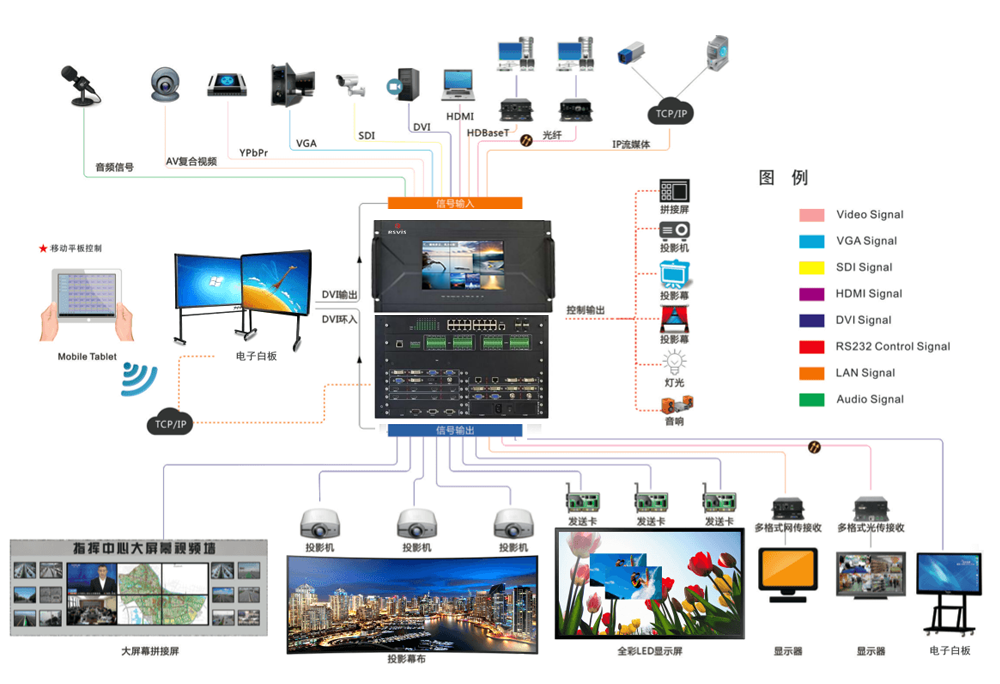

綜合管理平臺是集視頻矩陣、拼接處理、音頻處理、專業錄/直/點播系統、流媒體編解碼技術、可視化操作、可編程統一平臺管理等功能為一體的多媒體設備,整機6U全部采用插卡式模塊化設計,用戶可根據現場的功能應用,靈活選配不同的功能模塊配置,輕松實現一臺設備對所有多媒體設備及其它周邊設備的管控。主機采用標準機架式6U箱體設計,前面板可配置10英寸多點觸摸一體屏幕,預裝windows10系統,安裝系統軟件可實時預監設備狀態或直接對設備進行操控。背板全部采用模塊化插卡式配置,用戶可根據實際應用場合配置不同的功能應用模塊,產品維護簡單,安裝更換模塊便捷。

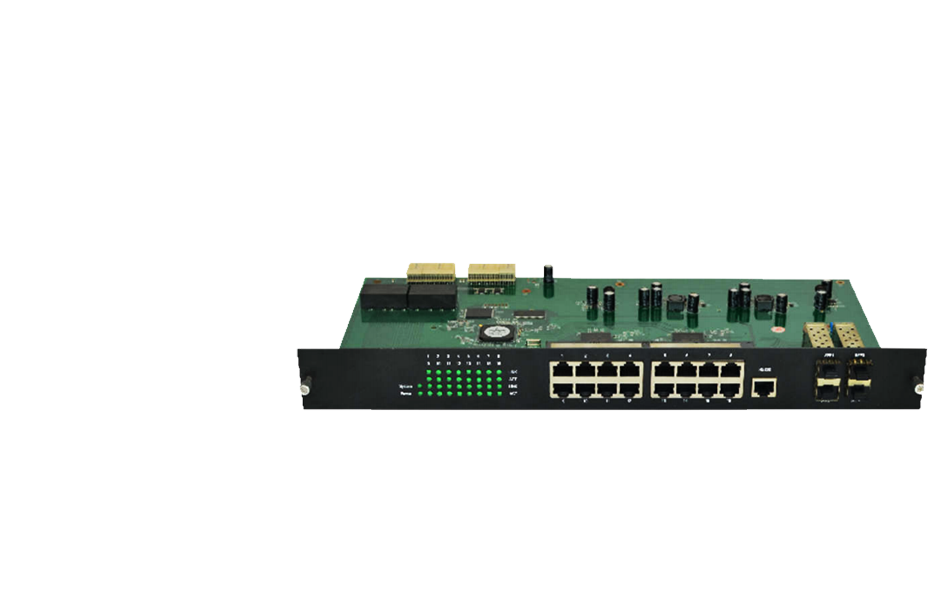

綜合管理平臺采用全千兆網交換機模塊,支持控制設備,網絡數據,IMCS流媒體設備接入,外部擴展和分布式組網。
綜合管理平臺的視頻矩陣模塊,支持一卡四路,多種接口可選,最大可實現4*28或者28*4的無縫矩陣配置,極大的提升了對現場應用的適應性。

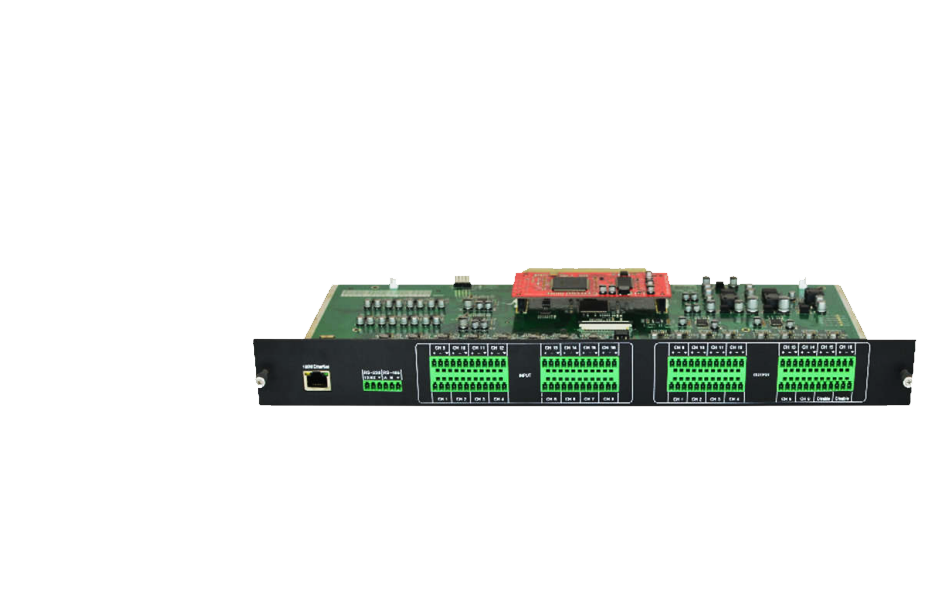

綜合管理平臺提供專業的音頻處理模塊,8*8/16*8/16*16三種板卡,全系標配AFC自適應反饋消除算法,同時還可對AEC回聲消除和Dante模塊進行選配,最大程度的滿足音頻使用需求。

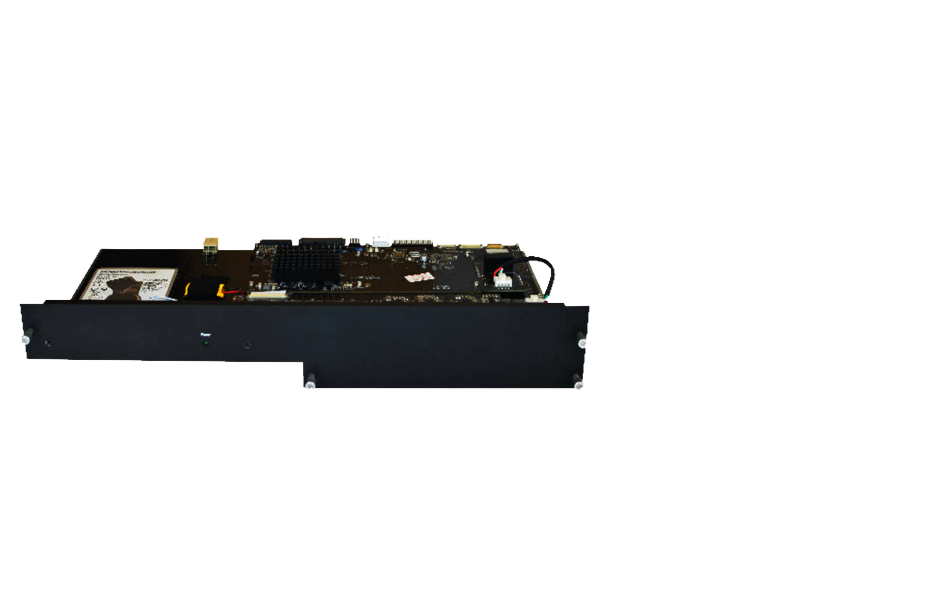

綜合管理平臺錄播模塊支持同時2路信號錄制和4路信號錄制兩種版本可選,可實現實時畫面錄制,畫面合成,專業的直播/點播界面,可供客戶實現多平臺、多終端的在線操作。
綜合管理平臺拼接處理模塊,支持一卡四路,多種接口可選,最大可實現4*28或者28*4的配置,支持漫游、畫面疊加、單屏開2窗口或者4窗口等功能。

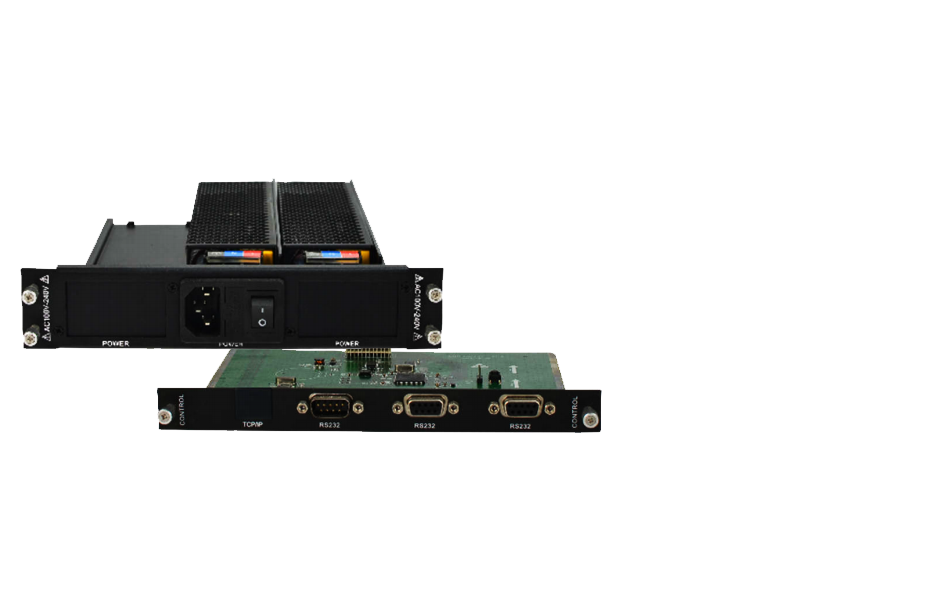

綜合管理平臺控制模塊實現主機對外設備的控制,也開放了第三方控制設備控制本機的端口電源模塊采用雙電源冗余備份設計方案,以保證設備的穩定工作。
綜合管理平臺面板支持12.5英寸屏幕,實現可視化觸控操作,并配備專業控制平板終端,自帶800萬后置攝像頭與500萬前置攝像頭,輕薄便攜,讓你控制無憂。

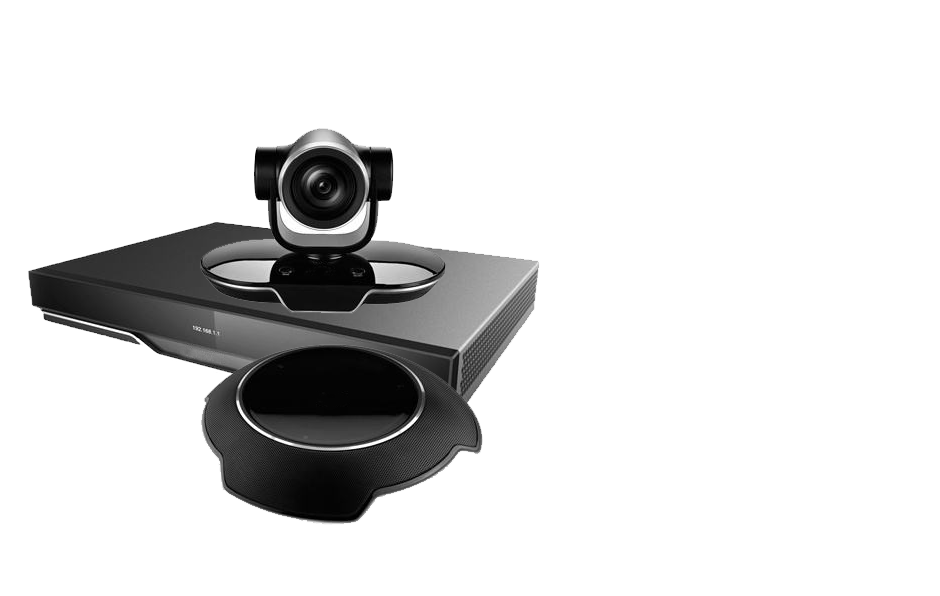

綜合管理平臺視頻會議模塊,支持RTSP/RTMP /H.323/SIP多種交互終端協議,兼容互通支持寶利通、思科、華為、中興等第三方MCU、終端混合參會。

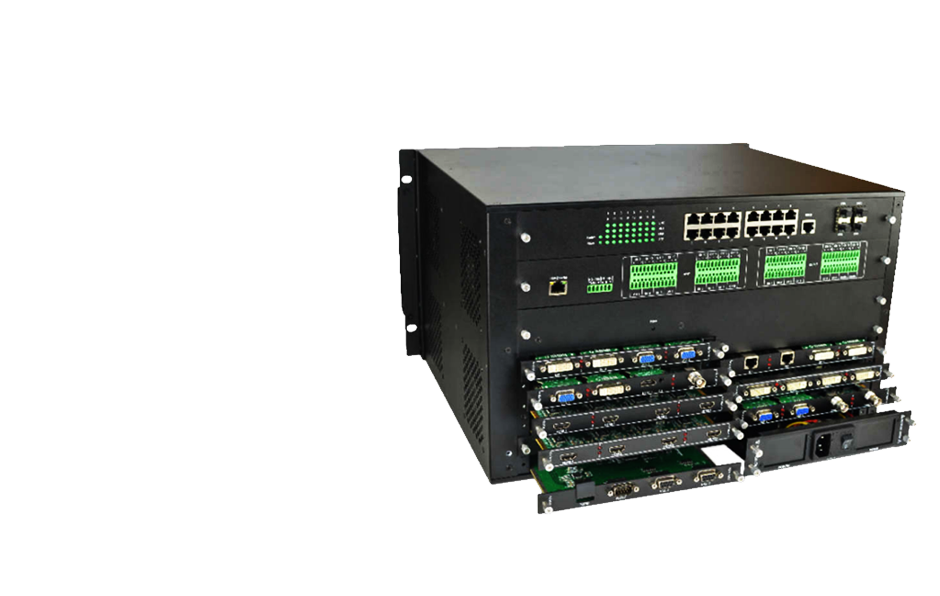

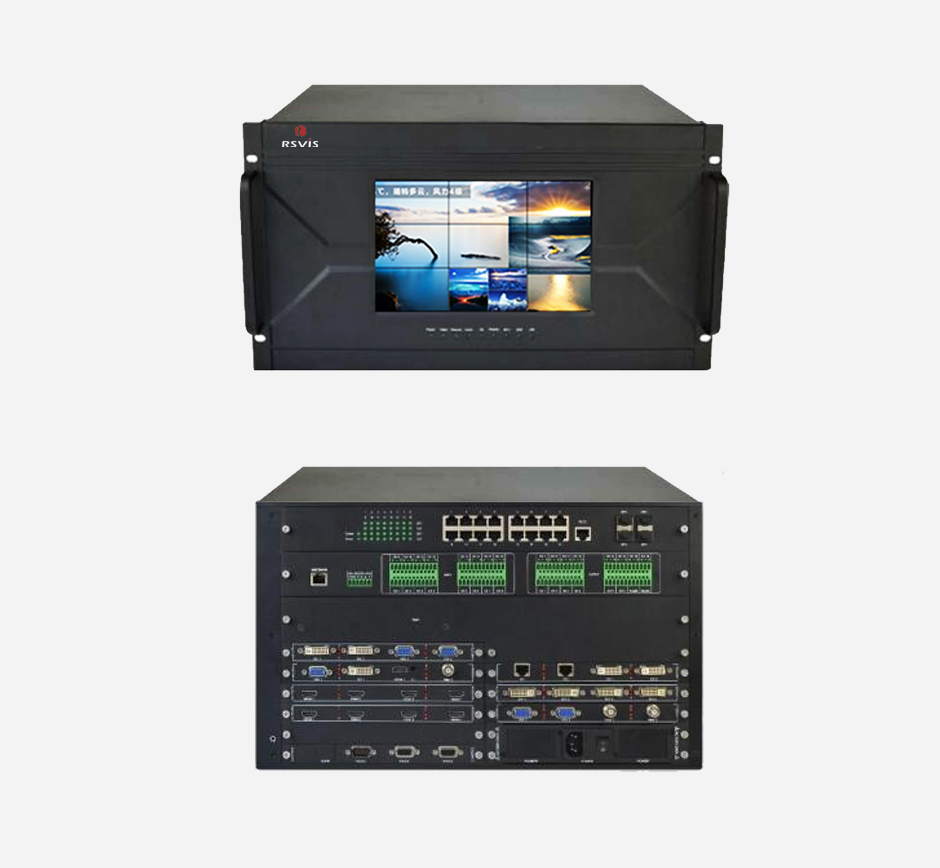

綜合管理平臺采用標準機架式6U箱體設計,配置10英寸多點觸摸一體屏幕,預裝windows10系統,安裝系統軟件可實時預監設備狀態或直接對設備進行操控。背板全部采用模塊化插卡式配置,用戶可根據實際應用場合配置不同的功能應用模塊,產品維護簡單,安裝更換模塊便捷。
產品型號 | RS-IMP1800 | RS-IMP1800P | RS-IMP1800C | RS-IMP1800CP | ||||||
---|---|---|---|---|---|---|---|---|---|---|
產品名稱 | 視頻綜合管理平臺(基礎版) | 視頻綜合管理平臺(拼接版) | 視頻綜合管理平臺(觸摸屏基礎版) | 視頻綜合管理平臺(觸摸屏拼接版) | ||||||
視頻容量 | 輸入:28路,輸出:28 | 輸入:28路,輸出:16 | 輸入:28路,輸出:28 | 輸入:28路,輸出:16 | ||||||
插槽共享 | 輸入輸出共享 | 輸出共享 | 輸入輸出共享 | 輸出共享 | ||||||
視頻功能 | 信號切換 | 信號切換、拼接、漫游、疊加 | 信號切換 | 信號切換、拼接、漫游、疊加 | ||||||
音頻容量 | 內置:輸入0路,輸出16路 | 內置:輸入0路,輸出16路 | 外置:輸入16路,輸出14路 | 外置:輸入16路,輸出14路 | ||||||
觸摸屏 | / | / | 10寸觸摸屏 | 10寸觸摸屏 | ||||||
控制方式 | 網絡 | 網絡 | 網絡,觸摸屏 | 網絡,觸摸屏 | ||||||
音頻容量 | 內置:輸入0路,輸出16路 | 內置:輸入0路,輸出16路 | 外置:輸入16路,輸出14路 | 外置:輸入16路,輸出14路 | ||||||
視頻插槽數量 | 8路 | |||||||||
視頻單卡路數 | 單卡4路 | |||||||||
輸入/輸出卡種類 | SDI/CVBS/HDMI/DVI/VGA/RJ45/分量 | |||||||||
音頻回聲削除 | 支持 | |||||||||
錄播采集 | 2路 | |||||||||
錄播編碼 | 3路(2路采集、1路合成) | |||||||||
錄播協議 | RTSP 、RTMP | |||||||||
錄播點播并發 | 20路 | |||||||||
存儲空間 | 1T | |||||||||
存儲格式 | Mp4 | |||||||||
數據接口 | 內置:8X10/100/1000mbps RJ45,外置:16 X10/100/1000mbps RJ45,4XGIGABIT sfp slots(RJ45復用) | |||||||||
交換容量 | 192GBps | |||||||||
包轉發率 | 58.69 GBps | |||||||||
MAC地址 | 32K | |||||||||
交換層級 | 二層可網管 | |||||||||
VLAN | 支持4K 802.1Q VLAN,支持基于MAC、IP子網、策略、端口的VLAN。支持VLAN Mapping Voice VLAN,支持QinQ | |||||||||
QOS | 持每個端口8個優先級隊列,支持802.1P/DSCP /TOS流量分類,支持端口限速和流限速,支持SP、WRR、SP+WRR隊列調度 | |||||||||
組播 | 支持IGMP Snooping V1V2V3,MLD Snooping V1V2,支持IGMP V1V2V3,MLD Snooping V1V2,支持MSDP、MSDP for Ipv6 | |||||||||
ACL | 雙向ACL策略、支持基于VLAN下發ACL | |||||||||
光波 | 1310/1550nm | |||||||||
生成樹 | 支持STP,支持RSTP | |||||||||
光接口 | SFP/LC | |||||||||
DVI輸入/輸出卡 | 24+5針/DVI母接口X4、信號指示燈X4 | |||||||||
HDMI輸入/輸出卡 | HDMI/母接口X4、3.5接口X4、信號燈X4 | |||||||||
VGA輸入/輸出卡 | 15針/母接口X4、信號指示燈X4 | |||||||||
CVBS輸入/輸出卡 | BNC/母接口X4、信號指示燈X4 | |||||||||
SDI輸入/輸出卡 | BNC/母接口X4、信號指示燈X4 | |||||||||
RJ45輸入/輸出卡 | RJ45X4、信號指示燈X4 | |||||||||
分量輸入/輸出卡 | 15針/母接口X4、信號指示燈X4 | |||||||||
DVI雙絞線輸入板卡 | 1路DVI、1路RJ45配對使用 | |||||||||
DVI雙絞線輸出板卡 | 1路RJ45、1路DVI配對使用 | |||||||||
HDMI雙絞線輸入板卡 | 1路HDMI、1路RJ45配對使用 | |||||||||
HDMI雙絞線輸出板卡 | 1路RJ45、1路HDMI配對使用 | |||||||||
音頻輸入/輸出板卡 | 8路平衡輸入、8路平衡輸出(內置2路),16路平衡輸入、8路平衡輸出(內置2路),16路平衡輸入、16路平衡輸出(內置2路) | |||||||||
8路電源時序器板卡 | 輸入電壓電流:AC100—240V 50/60Hz、30A,輸出電壓電流:AC100—240V 50/60Hz、10A,通訊方式:RS232、網絡 | |||||||||
8路繼電器板卡 | 最大電流:30A,通訊方式:RS232、網絡 | |||||||||
單路中控板卡 | 1X10/100Mbps RJ45、1XRS232 IN、1XRS232 OUT、1XIR TX、1X紅外學習、1X繼電器(250V 3A) | |||||||||
4路中控板卡 | 1X10/100Mbps RJ45、1XRS232 IN、4XRS232 OUT、1XIR TX、1X紅外學習、4X繼電器(250V 3A)、4XIO輸出 | |||||||||
外觀尺寸 | 442.6X265X370.68mm |
